DIY我的HiFi Speaker

Speaker DIY 一向是比較困難,牽涉到精確的製造工藝,還有大型工具的使用。不過近年INTERNET上見証不少DIYers很認真的將DIY speaker 推向很專業的完成度,實在不得不敬佩!

為什麽要DIY speaker?在我來說又是$$$ 問題。一些有少少好評的HiFi喇叭動不動都要過萬元,更未必是自已喜歡的味道。DIY speaker的風險其實相當高,如失敗幾注定會total lost。但其實即使買商業品牌喇叭,一樣有風險,你一天不把它搬回家聽,亦永遠不知它在你家的發揮如何。

既往DIY路走,一於DIY精神到底!在决定DIY speaker前,在網上找了很多資料,多參巧別人成品的評價,不過亦不能盡信。大約盤算了大半年時間,决定了造一對座地的全音喇叭,全音喇叭不搞分音器,對我等業餘DIYer比較易撑握,成功率會高很多。

决定用的單元是MarkAudio 的 aplair 10, 一對5吋半有87db全音單元。我的聆聽空間約100呎,根據官方網站資料說已相當的足夠了。

音箱採用 alpair 10.1 的原廠設計,但我作了少許修改,上下箱板增加了18mm厚,使喇叭比原設計高了,因切合我聆聽坐位的高度。其實原廠設計高度矮了點,作為座地箱應再高一點好。但更大的冒險是我選用了天然雲石做側板!造的時係沒法預知聲音變成點。(其實我看過日本有網站用了人造石去造了對喇叭箱,還賣成20萬日元!)無理由日本人得香港人吾得的道理,所以死就死啦!

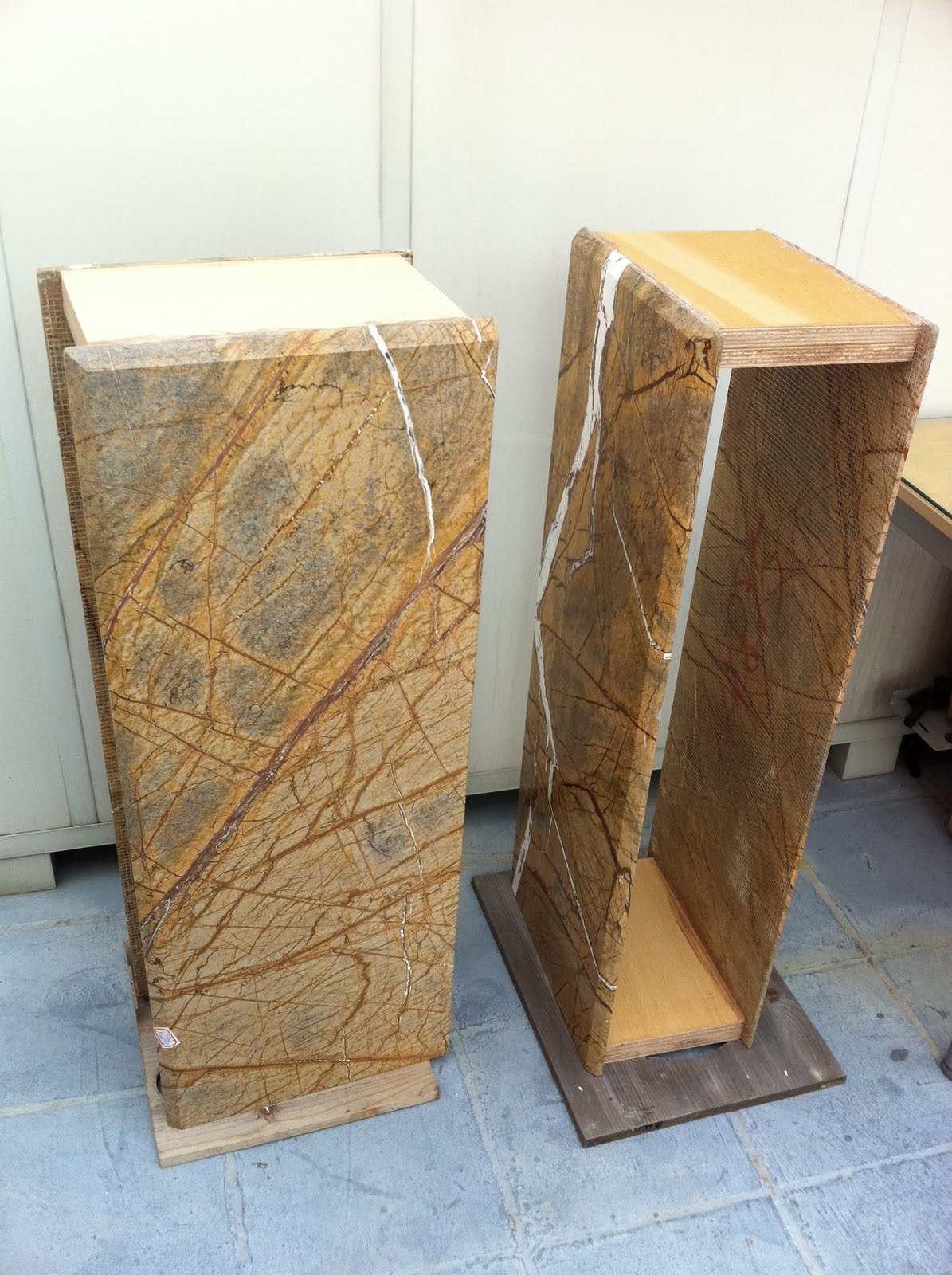

雲石在砵蘭街自己揀花定造,木板用18mm多層夾板,在弼街木行買塊4呎x8呎版叫舖頭伙計用電鋸開成8吋寬木板條,喇叭開孔是自己在家用線鋸。剩下只是用釘膠貼合箱體...




箱內是全貼上隔音棉,另外買咗個人造纤維枕頭,剪開每邊塞半個入去,低音反射口封上海綿。再貼上木皮裝飾,完成。


完成後每隻喇叭重近90磅!!!死未?一個人幾乎抬吾起。

官方網說這喇叭要300小時run-in,寫這個DIY post時這對喇叭已服役接近半年,我部EL84推挽後級機只有約6W output, 推這對喇叭...哇!低頻勁度收放自如!以前聽開個對8吋JBL三路簡直拍馬都追吾上。

現在這喇叭已是我每日必須品,音色如何?我只能說無悔造了這樣一對獨一無二的雲石喇叭。 cheer !

2011年10月20日 星期四

為CDP新造一個機箱

用15mm厚亞加力造底和两邊,背板和頂板同10mm,CD pickup 用20mm厚實木板承托。
新殼內貼上铜泊做shielding and chassis ground. 加焊錫保証铜泊全接通。
記住chassis ground 係吾同signal ground !!! 千萬別搞亂!!!


保留panel,因改殼只想改善承托和震動。


機背圖


解構
有一點要注意,輸入和輸出電容包了銅泊,铜泊不可接地,否則CD機不能正常工作!未知玄機。


機底用好友gaston送的高壓陶瓷釘脚


又可上機聽音樂了!等run in後再詳評音色走向吧。

2011年10月7日 星期五

打造一部HiFi級的CDP

如何用低成本打造一部有HiFi級數的CD Player?
經過這两年的DIY實踐和驗証,用低成本去打造自我的HiFi級數系統完全是有可能的。從喇叭、前級、後級、DAC以至線材等,網上都有大量資料可參巧。今次要打造的一部CD機,是從舊的一台入門JVC機開始。不錯,就是用低檔次的舊CD機去改整,或者是HiFi燒友流得叫的「摩機」。

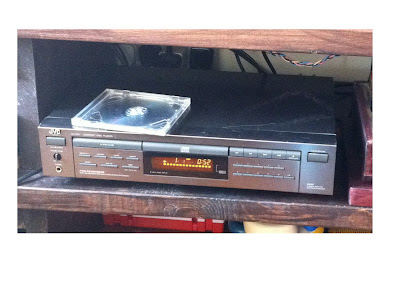

先看主角:


畢境是一台低價入門機,這台機原裝的聲音沉悶、單薄,一點生氣都沒有。再看CD轉盤是optima-6 , DAC是JVC自家開發的JCE4501。翻查之下,JVC用這DAC造了一部旗艦CDP XL-Z900, 當年售¥390,000 曰元,既然這DAC亦曾定位為高級機種用,一於要聽聽它真正的聲音如何。


摩機分四個部分:
1) 升級電容。主要是upgrade主供電電容,翻查service manual, 做了以下升級。
C103 , 3300uf /16V --> 升級 ELNA 4700uf/16V
C104 , 2200uf /25V --> 升級 Nichicon 3300uf/25V
C105,C105 220uf/16V --> 升級 Nichicon 470uf/16V
C109,C311 ---> 升級 Oscon 470uf/6.3V (這两個電容非常重要,是供電給DAC的,使用固態電容比較合)
圖巾小紅圈的就是升級後的電容。大紅圈為巳拆零件的analog輸出部分。


被拆下的analog部分零件。


2) 從DAC輸出脚抽出左、右聲道,接上交連電容,另找出最近信號地線(signal grouding), 拆除多餘零件。看圖從 C317 和C318 抽出左、右聲道。

主要IC和火牛已貼上銅泊,交連電容先試用一對4u/400V古董油電容直接DAC輸出到preamp試聽....肯定是比原來好聽!


3) 建造新的膽(tube)輸出
因這DAC輸出都有接近1V,决定造一個膽缓冲(buffer)輸出,好處是輸出低失真電路容易做,且我的preamp增益夠大,調音亦可集中在前級進行。
輸入和輸出交連電容,最後選了10uf/400v的CDE電容。


次級110V牛 和 6.3V 燈絲牛,膽用6h6p蘇聯膽。先搭個臨時棚調試。


初步完成tube buffer output,下一步要造個新殼。

先繼續聽歌!........這個配搭聲音開揚、解釋力、定位樣樣都有,中音人聲很好聽,己經吾係原來那部JVC了!


上機聽歌......




4) 新造外殼,重造電源線,另加上防震釘脚
個原裝JVC殼非常單薄,决定造個新殼。目的要改善避震,改善避震對CD機影響+分巨大的。DIYer 如果吾識改路,單單換個殼去改善避震,都一樣會有好效果!這點可保証。

會用厚亞加力膠做新殼,另CD transport 會用厚木承托,在計劃中.....
