DIY真空管擴音機

新科技取代舊科技,或許會是「真理」,但不一定發生在短時間之內,就以音響器材為例,當所有人以為晶體管集成電路可取代老舊的真空管技術時,它偏偏能在被商業市塲全面放棄數+年之後仍死灰復燃,且為一直追求HiFi的「發燒友」奉為殿堂級音響設備,根深蒂固地建立起「真空管 = 靚聲」的地位,給音響科技開了一個大玩笑!
到底這個音響舊科技是否真的這般神奇而使它到今天仍屹立不倒?這個問題固然已可引發一大堆争論性議題,這個可不在我寫這篇文的論述範圍之內,要親自去體會才有個人的見地。
為何「膽機」要自己製作?當然最大問題係一個「錢」字,市塲上的名廠「膽機」最已納入天價商品行列,品牌效應已令這些器材價位到達豪宅級數,非+萬八萬港元都難以一親香澤。不過,真空管的其中一樣神奇之處也在這裹發生作用,天價名牌器材固可能真的「靚聲」,但平價的三兩千元「膽機」也未必是不中用,可能更有驚喜!何解?這就要親自體會才知個中玄機。我個人的感受是「膽機」器材着重於技巧心思的製作而多於元件硬體本身。當然本人的音響閱歷淺,可能只是一般井底之見。但本人親身的體會是,製作一台千多元的擴音機,單在聲音方面肯定可以將市塲上的「萬元」機比下去。當然這要看個人對音響器材的價值取態而異。
言歸正傳,這是本人第一台處女作「膽機」成品,在此之前都是袛曾作IC擴音機和「膽」前置放大器材。我的DIY製作需要有一樣元數在其中,就是盡量使用現有材料,和舊機回收再用材料,最後才是購置新材料。所以這台「膽機」的前後備料時間差不多有大半年,直到最後在網上購入一對全新「output火牛」才能啟動這台「膽機」的製作。話得說回頭,「output火牛」是「膽機」中重要的靈魂,也是「膽機」中最昂貴的元件,真是只可遇而不可强求,否則荷包肯定重傷!

「膽機」電路參巧自Internet上眾多DIY論譠,包括http://diyparadise.com , http://diyaudioprojects.com , Thanks for the Effort of DIYers over the Internet !

經修改切合手上的材料,電路如圖:


「膽機」大部份零件都已停產,只有少數廠商仍有少量生產「膽機」用電源火牛、output火牛,而真空管只有大陸有新品,真他歐美、蘇聯製真空管大都是來自60年代或之前的舊存貨,另外就是來自廢舊老機器拆下來的舊膽,後者更可能是現今市塲上最大的外國膽貨源。傳聞日本人在七、八十年代曾大量以垃圾價錢收購各地被淘汰的真空管噐材運回日本,如今想來才仿然大唔!日本人可能早就看通音響科技的這個大玩笑。

我的DIY「膽機」零件大部份來自它 -


一部90年代美國制造的「結他」擴音機,裹面有一套EL84膽四支,12AX7膽3支,由於「結他」AMP是單聲道,因此這四支EL84肯定是配對的!音響制作的另一個神髓就是零件配對(matching),DIYer必守法則,否則沒有好聲。這「結他」AMP跟來四隻(16 ohm)10吋全音喇叭,還可以DIY两對立體聲喇叭!回收鋪老板吾知道呢部AMP入面是膽機製作,標價750大元,我當然馬上俾錢即call貨Van走人。否則俾老板聽見到個膽字,都肯定抬價過千完以上,重要係美國膽!順便一提,膽機的火牛和真空管其實是很少壞的(大陸制的另作別論),袛要外觀不損壞,若低價絕對是可以考慮入貨的。由其是以前英美製的output火牛,名牌效應下更是越炒越貴。「膽機」本身就是舊科技,用舊零件製作是順理成章的了。
這部「膽機」用了現代三脚穩壓元件LM317作恆流源,取代傳統的電阻限流設計,所以該算是新派「膽機」制作。至於聲音如何?等我煲完機,仔細聆聽後再往後發表一下。

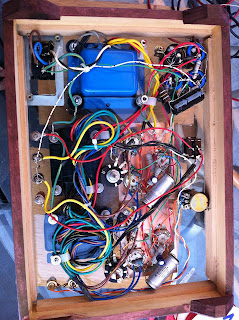

這部「膽機」用了最直接簡單方法完成,不加延時線路,用了手動喇叭開関(switch),代預熱機後才用switch turn-on喇叭。這慨念來自47Lab的 gaincard 制作理念。最大耗時制作反而時機殼部份,這部份牽涉到木工、五金、油漆等手工藝,是最辛苦的部分了。有否留意墊機用的那塊厚木板,是厨房用的木枮板呀,DIY就要用盡身邊一切易找好用又價平的材料。
